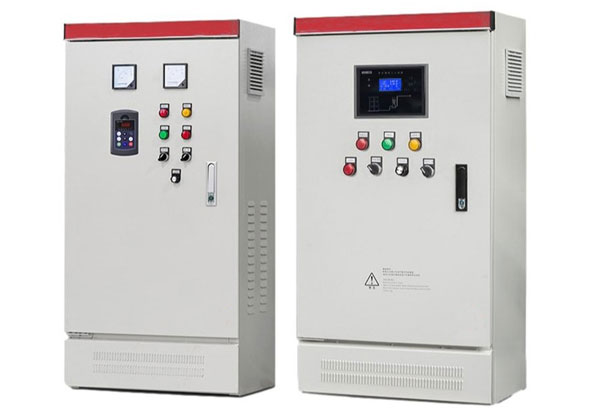

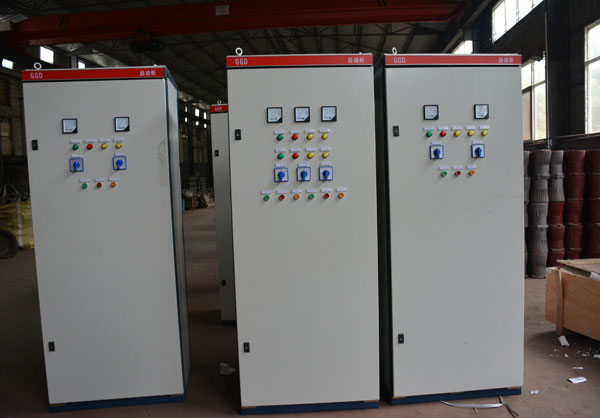

水泵控制柜

水泵控制柜是现代水泵系统中不可或缺的组成部分，广泛应用于工业、农业、建筑等领域。它不仅能够有效地控制水泵的启停，还能实现对水泵运行状态的监测和保护。

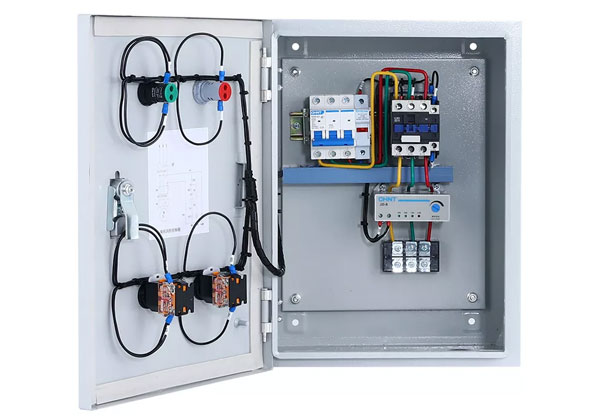

基本构成

1.控制器：负责接收和处理来自传感器的信息，发出控制指令。

2.继电器：用于控制水泵的启停，通常与控制器相连。

3.传感器：包括水位传感器、压力传感器等，用于实时监测水泵的工作状态。

4.电源模块：为控制柜提供必要的电力支持。

5.显示面板：用于显示水泵的运行状态、故障信息等。

工作原理

1.监测水位或压力：水泵控制柜通过水位传感器或压力传感器实时监测水池或管道中的水位或压力。当水位低于设定值或压力低于阈值时，传感器会向控制器发送信号。

2.信号处理：控制器接收到传感器的信号后，会进行逻辑判断。如果水位或压力低于设定值，控制器会发出启动水泵的指令;反之，如果水位或压力达到设定的高值，控制器则会发出停止水泵的指令。

3.控制水泵启停：控制器通过继电器控制水泵的电源开关。当控制器发出启动指令时，继电器闭合，水泵开始工作;当控制器发出停止指令时，继电器断开，水泵停止运行。

4.故障保护：水泵控制柜还具备故障保护功能。当水泵出现过载、缺相、过热等故障时，控制器会立即切断电源，保护水泵不受损坏。同时，故障信息会通过显示面板反馈给操作人员，便于及时处理。

5.自动化控制：现代水泵控制柜还可以与PLC(可编程逻辑控制器)等自动化设备联动，实现更为复杂的控制逻辑。例如，可以根据不同的用水需求，自动调整水泵的工作频率和流量。
